ZW32-12型高压真空断路器(弹簧型和永磁型)
产品分类：一二次融合标准化柱上断路器深度融合电子传感器</br> ZW32-12户外高压真空断路器，又称户外柱上真空断路器，主要用于开断， 关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企 业配电系统中，起保护和控制作用，还适用于农村电网频繁操作的场所。额 定电压为12KV，三相交流50HZ的户外配电设备。
关键词：CKJ20真空接触器、低压真空接触器
所属分类：
产品描述
产品概述
ZW32-12户外高压真空断路器，又称户外柱上真空断路器，主要用于开断， 关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企 业配电系统中，起保护和控制作用，还适用于农村电网频繁操作的场所。额 定电压为12KV，三相交流50HZ的户外配电设备。
该款真空断路器也可采用永磁操作机构进行操作，可实现手动分闸。由于永磁 操作机构由永磁体提供保持力，使开关保持在分合闸位置，其机械零件数量少、 机械传动链短，从而大大提高了开关的可靠性和机械寿命。是10KV线路中常 用的分段、分界控制开关。
产品特点
ZW32型户外高压真空断路器由三相支柱和机构箱组成，结构简单明了，三相支柱及电流互感器采用户外环氧树脂固体或硅橡胶绝缘，具有耐高 低温，耐紫外线，耐老化等优点；采用小型化的弹簧操动机构，合分闸能耗低，机构传动运输采用主轴滑动方式，无扭力损耗，分合传动件少， 可靠性高；电流互感器安装于动端出线，二次采用插拔结构，维护更换方便。
该真空断路器的合分闸可手动或电动操作及远程操作。可与控制器配套实现配电自动化，也可与重合控制器配合组成重合器。操作机构新颖，简 单，动作可靠，体积小，机械寿命达两万次。该高压真空断路器的安装方式可采用单杆或双杆座装方式。
技术参数

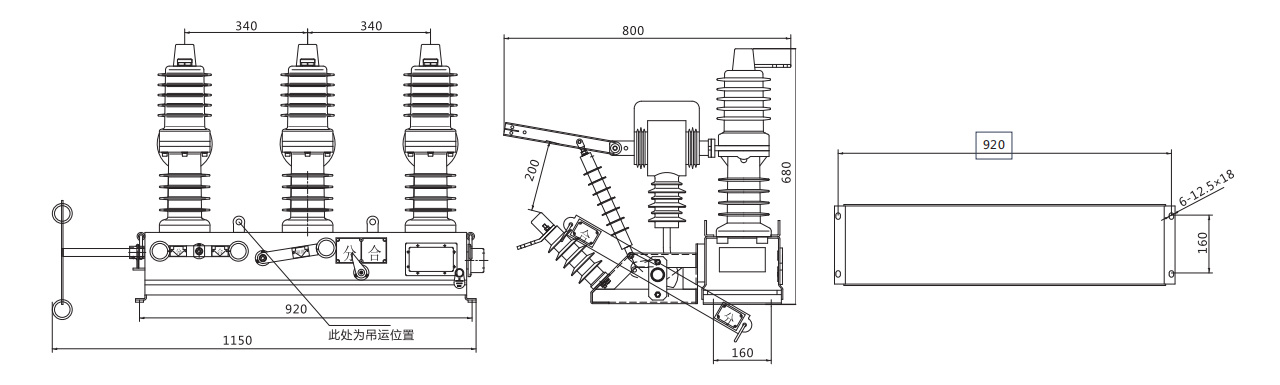

外形及安装尺寸图
