ZW8-12型高压真空断路器
产品分类：风能、光伏新能源电站专用开关</br> 该智能型真空断路器用于交流50HZ,额定电压为10~ 12KV的三相电力系统,作为分断、关合负荷电流用。具有过载及短路保护功能、速断保护功能，定时限时延时保护功能,自动重合闸功能。还可根据用户需要配装避雷器或隔离开关(即断路器与隔离开关组合)等。该智能型高压真空断路器自备电源，可就近遥控操作,备有CT、PT接口,满足遥测要求,且可以箱体加高,下部安装电压、电流互感器组成带开关型的预付费计量箱。
关键词：CKJ20真空接触器、低压真空接触器
所属分类：
产品描述
产品概述
该智能型真空断路器用于交流50HZ,额定电压为10~ 12KV的三相电力系统,作为分断、关合负荷电流用。具有过载及短路保护功能、速断保护功能，定时限时延时保护功能,自动重合闸功能。还可根据用户需要配装避雷器或隔离开关(即断路器与隔离开关组合)等。该智能型高压真空断路器自备电源，可就近遥控操作,备有CT、PT接口,满足遥测要求,且可以箱体加高,下部安装电压、电流互感器组成带开关型的预付费计量箱。
该款真空断路器也可采用永磁操作机构进行操作,可实现手动分闸。由于永磁操作机构由永磁体提供保持力,使开关保持在分合闸位置,其机械零件数量少机械传动链短,从而大大提高了开关的可靠性和机械寿命,是10KV重合器常用的一种配套开关。
使用环境条件
◆ 周围空气温度:上限+40°C，下限-40°C ;
◆ 海拔不超过2500m ;
◆ 风压不超过700pa(相当于风速34m/s)；
◆ 无经常性的剧烈振动;
◆ 空气污秽程度: Ⅲ级;
◆ 最大日温差: 25K。
产品特点
断路器由操作机构、导电回路、绝缘系统,密封件及壳体组成。整体结构为三相共箱式。导电回路式由进出线导电杆、动静端导电板，导电夹与真空灭弧室连接而成。外绝缘主要是通过硅橡胶材料来实现,具有强抗污秽能力。内绝缘为复合绝缘。断路器式由操动机构操纵的，机构或分闸弹簧带动断路器的三相主轴转动，同时拉动绝缘操作杆和拐臂，使真空灭弧室的动静触头拉开或闭合，而使断路器处于分闸或合闸状态。

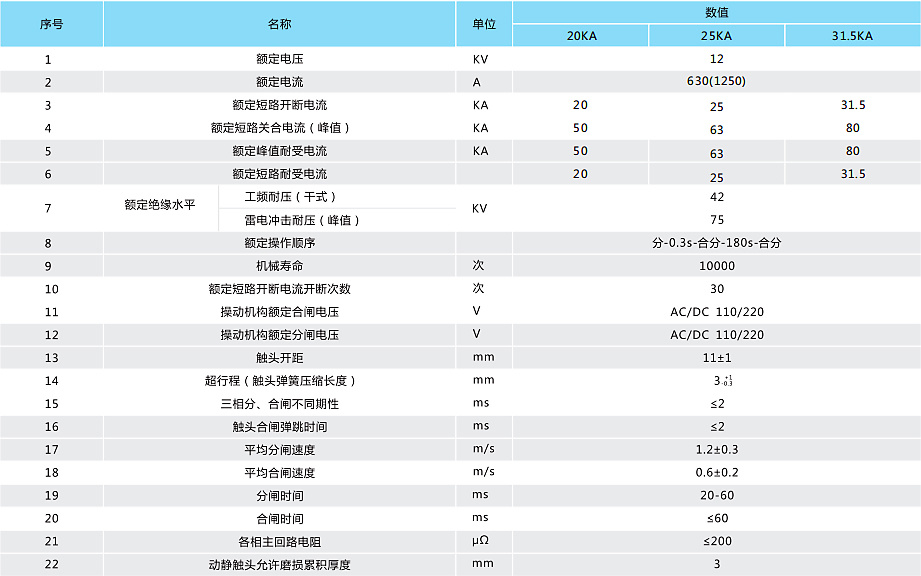

详细技术参数

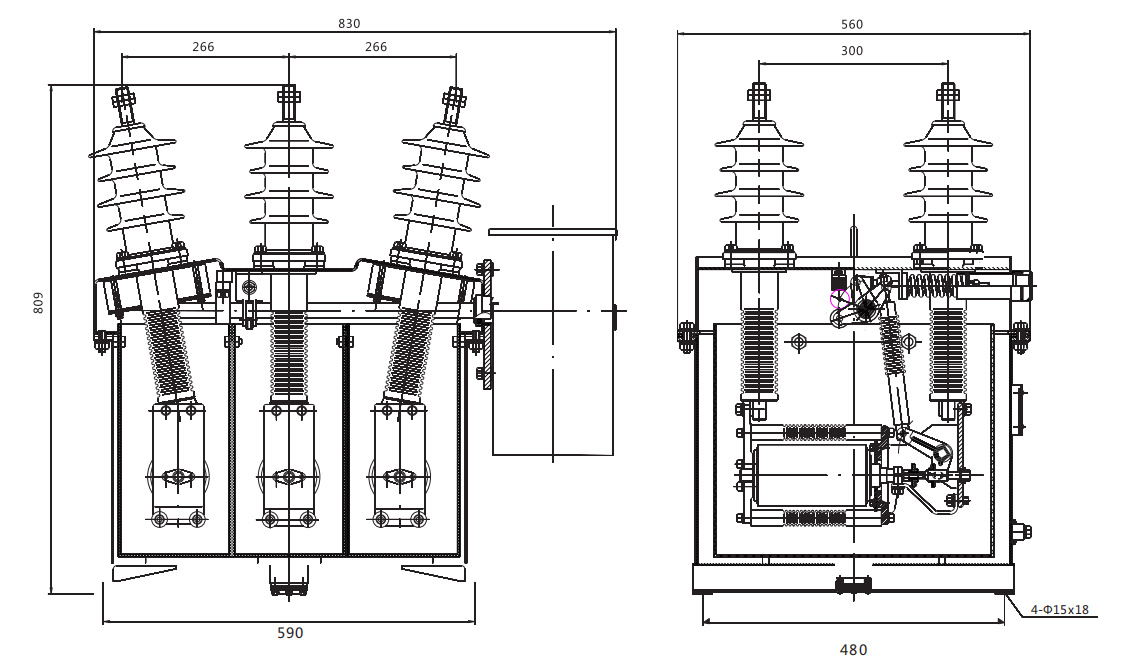

外形及安装尺寸图
